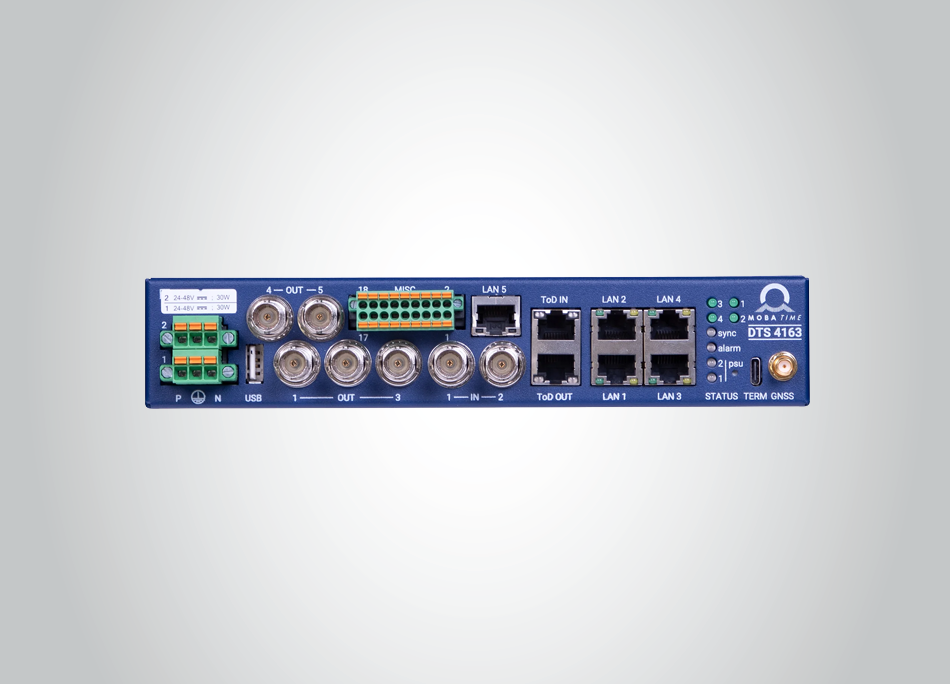

PTP-Grandmaster DTS 4163.grandmaster
Le DTS 4163.grandmaster est un grandmaster PTP spécialement conçu pour les sous-stations numériques conformes à la norme IEC 61850. Grâce à sa haute précision et à son fonctionnement redondant continu, il offre un haut degré de fiabilité et de disponibilité.
- Oscillateur: TCXO / OCXO
- horloge de référence principale (PRTC) et PTP grandmaster selon IEEE 1588-2008/PTPv2, compatible avec IEEE 1588-2019/PTPv2.1, pour la synchronisation de clients très précis
- Interfaces redondantes (PRP/HRS)
- répond à plus de 10’000 requêtes NTP et SNTP par seconde
Caractéristiques techniques
Type d'oscillateur
TCXO / OCXO / Rubidium
Interface réseau
4x 100/1000BaseT (LAN 1–4) ou 4x SFP pour module miniGBIC
1x 100/1000BaseT (LAN 5) gestion
Fonctionnalités réseau
PTP grandmaster / Maître SyncE / NTP V4/V3, serveur (RFC 5905/1305) / SNTP (RFC 4330), configuration IP : IPv4 (DHCP, IP statique), IPv6 (autoconfiguration, DHCPv6, IP statique), agrégation de liens (IEEE 802.3ad) sur 2 interfaces LAN dédiées (LAN 2 et 3), VLAN : priorisé (IEEE 802.1p), balisé (IEEE 802.1Q), routage statique, IGMP / Multicast (RFC 3376, 1112, 4601, 3973), authentification utilisateur avec Radius (RFC 2865), LDAP (RFC 4511) et LDAP sécurisé (RFC 4513)
Entrées de signal de référence
1x entrée RF GNSS (pour antenne GNSS) vers récepteur GNSS interne, 92 canaux, suivi, sensibilité -167 dBm, 2x PTP (d'autres PTP grandmaster, en tant qu'esclave PTP), 1x boucle de courant DCF (par exemple GNSS 4500), 2x F-IN (1 PPS, 10 MHz, 2.048 MHz) (pour l'amélioration du maintien uniquement)
Sorties de signaux de référence (réseau)
PTP grandmaster (E2E, P2P, 1 étape, 2 étapes, multidiffusion, couche 2, IPv4/IPv6) (LAN 1–4), profils PTP : E2E/P2P par défaut ; réseau électrique (IEEE/IEC 61850-9-3) ; télécommunications ITU-T G.8265.1, G.8275.1, G.8275.2 ; gPTP IEEE 802.1AS, maître SyncE, ESMC (SSM), serveur NTP (> 10 000 requêtes/seconde sur les 4 ports combinés), mode NTP : serveur, homologue, diffusion, multidiffusion/SNTP/authentification MD5 et SHA1 pour NTP, HEURE (RFC 868), JOUR (RFC 867)
Sorties de signaux de référence (hors réseau)
Sortie impulsion/fréquence/signal de précision 3/4x (1 PPS à 10 MHz ou IRIG-B 00x), 1 x IRIG-B-12x analogique AM, 1 x ToD, 2 x sorties série, RS-422, 2 x commutateurs d'événements configurables, 2 x horodatages d'événements
Profils PTP
Profils par défaut : E2E IEEE 1588-2008, P2P IEEE 1588-2008 | Profils de puissance : IEEE C37.238-2011, IEEE C37.238-2017, IEC/IEEE 61850-9-3 | Profils télécoms : ITU-T G.8265.1, ITU-T G.8275.1, ITU-T G.8275.2 | AVB/TSN : IEEE 802.1AS
Alarmes
Interrupteur électrique : contact relais, sorties réseau (LAN 1–5) : notifications SNMP (Traps) V2c, courrier (RFC 4954, 2195), LED d'alarme, Syslog (RFC 5424)
Gestion et supervision
MOBA-NMS ; surveillance possible, Menu du terminal : terminal USB-C, SSH, SNMP (v1/v2c/v3), SNMPv3 avec authentification et cryptage, Syslog (RFC 5424), Téléchargement du firmware système via SCP, SFTP ou USB, LED : Alarme, Alimentation, Synchronisation, Bientôt disponible : interface Web
Sécurité
Sécurisé par conception : sécurité matérielle (démarrage sécurisé), données utilisateur cryptées, image du micrologiciel cryptée et signée, accès sécurisé à l'appareil avec SSH, SCP, SFTP, HTTPS (bientôt disponible), fonctionnalités de sécurité conformes à la norme IEC 62443-4-2
Caractéristiques
Dimensions
222 x 44 x 222 mm (L x H x P)
483 x 44 x 222 mm (L x H x P) avec kit rack, 19”, 1U
Poids
env. 2 kg (selon la version)
Matériau du boîtier
Acier (revêtement en poudre)
Degré de protection
IP 20
Température de fonctionnement
-20-50°C
Humidité de fonctionnement
5-95% relatif, sans condensation
Source d'alimentation
selon la version
Conformité
Le DTS 4163.grandmaster est conforme aux homologations des agences suivantes : CE, UKCA, CB, RoHS, WEEE, CEM : IEC 61850-3, IEC 61000-3-2, 61000-3-3, IEC 61000-6-2, 61000-6-4, Sécurité : IEC 62368-1
Précision, interne (valeurs typiques)
GNSS vers temps interne : <+/-50 ns, PTP vers temps interne : <+/-50 ns, DCF vers temps interne (avec GNSS 4500) : <+/-50 ns (après compensation du décalage fixe), F-In vers temps interne : <+/-50 ns (fréquence uniquement)
Précision, sortie du signal horaire (valeurs typiques)
GNSS vers NTP : <+/-100 μs, GNSS vers impulsion/fréquence : <+/-50 ns, GNSS vers IRIG (AM) : <+/-200 μs, GNSS vers IRIG (DC) : <+/-50 ns, GNSS vers sortie série : <+/-10 ms (gigue <10 ms)
Download
Brochure produit DTS 4163.grandmaster
Recommandation de mise à jour
Nous recommandons de mettre régulièrement à jour le micrologiciel des serveurs de temps DTS et NTS afin de bénéficier des dernières améliorations et corrections.
Les versions les plus récentes du micrologiciel ainsi que le journal des modifications sont disponibles sur www.mobatime.com, dans la rubrique « Télécharger ».
